真空上料機系統

 真空上料機系統的詳細介紹

   顆粒粉真空上料機通常配合解包、進料、倉儲、卸料、研磨、篩分、金屬檢測、輸送及計量設備。

   1.2目的是將粉料采用真空輸送方式上料到2#料罐

   1.3本項目為新建顆粒粉真空上料機系統，乙方負責設計、制造、安裝、調試。

   1.4交貨地點：物流到工廠

   1. 顆粒粉真空上料機技術要求

   2.1系統構成：儲料部分 2輸送部分 3卸料部分 4控制部分。

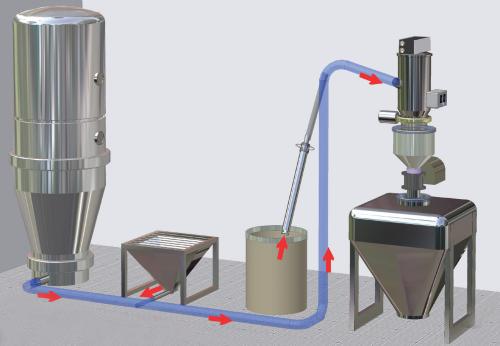

   顆粒粉真空上料機工作原理

   2.3顆粒粉真空上料機工藝流程：叉車將噸袋料提升至儲料桶入料口放料--啟動羅茨風機--真空斗產生負壓開始吸料--壓縮空氣吹氣系統自動清理過濾蕊-旋轉閥（2組）自動排料入罐完成1個動作---依次循環工作。這個過程中羅茨風機不會停機，當硼砂罐料位達到高位或儲料罐空罐時系統停止工作。

   2.4工藝參數：采用羅茨真空負壓輸送系統；物料：粉或者顆粒，硼砂等，比重2.5，微顆粒料。輸送高度12米，水平距離11米，輸送量：2000公斤/h。由叉車將噸裝袋叉至儲料箱入料口處.進行無粉塵管道方式輸送。

   2.4顆粒粉真空上料機設備參數：

   2.4.1：羅茨風機：7.5Kw，型號：100V-II 流量:6.73立方/分鐘 壓力:-40KPa

   2.4.2 過濾器：過濾精度0.4微米

   2.4.3真空料斗：材質：SUS304規格:￠600*900*2㎜

   2.4.4自動放料斗：材質：SUS304規格:￠600*900*2㎜

   2.4.5壓縮空氣反吹系統：型號:GTD/GTE110 功能:脈沖反吹

   2.4.6氣動系統：SMC

   2.4.7控制系統：

   2.4.8料罐：SUS304 不銹鋼圓形儲料罐：直徑1500MM*高1300MM*2㎜，有效容積1200升，中心投料孔徑500MM.

   2.5真空上料機系統技術要求

   2.5.1整個系統需滿足OC安，全規范要求（LTT，機械防護）

   2.5.2整個系統需運行可靠，不得有漏料、堵料情況

   2.5.3整個系統需滿足OC TPM的要求（可維護性、設備標識）

   2.5.4真?zhèn)€系統材料需為國標正規廠家材料

   2.5.5管路選材需耐磨，保證使用壽命一年以上

   2.6乙方需根據甲方實際工藝及現場來設計方案。方案需得到甲方認可。

   2.7乙方需提供完整的系統資料（設備原理圖、備件清單、使用手冊等）

   3．顆粒粉真空上料機安裝、調試、驗收

   3.1乙方負責一切安裝所需工具和設備.

   3.2安裝質量必須符合國家現行相關規范和標準。

   3.3接到設備故障后乙方應４小時內趕到現場

   3.4系統驗收:系統連續運行48小時無故障

   4．顆粒粉真空上料機培訓

   5.1乙方必須對甲方人員提供設備原理、設備安，全、設備維護等培訓。

   5．其它事項

   5.1乙方負責運輸、下貨安裝。自備所需工具設備。

   5.2在制作、運輸、安裝過程中因乙方原因造成的商品件及零部件的損壞，由乙方負責。

   5.3變更(材料/設計/商品件等有關的變更)均以文字資料為依據,經甲方審批后實施。
